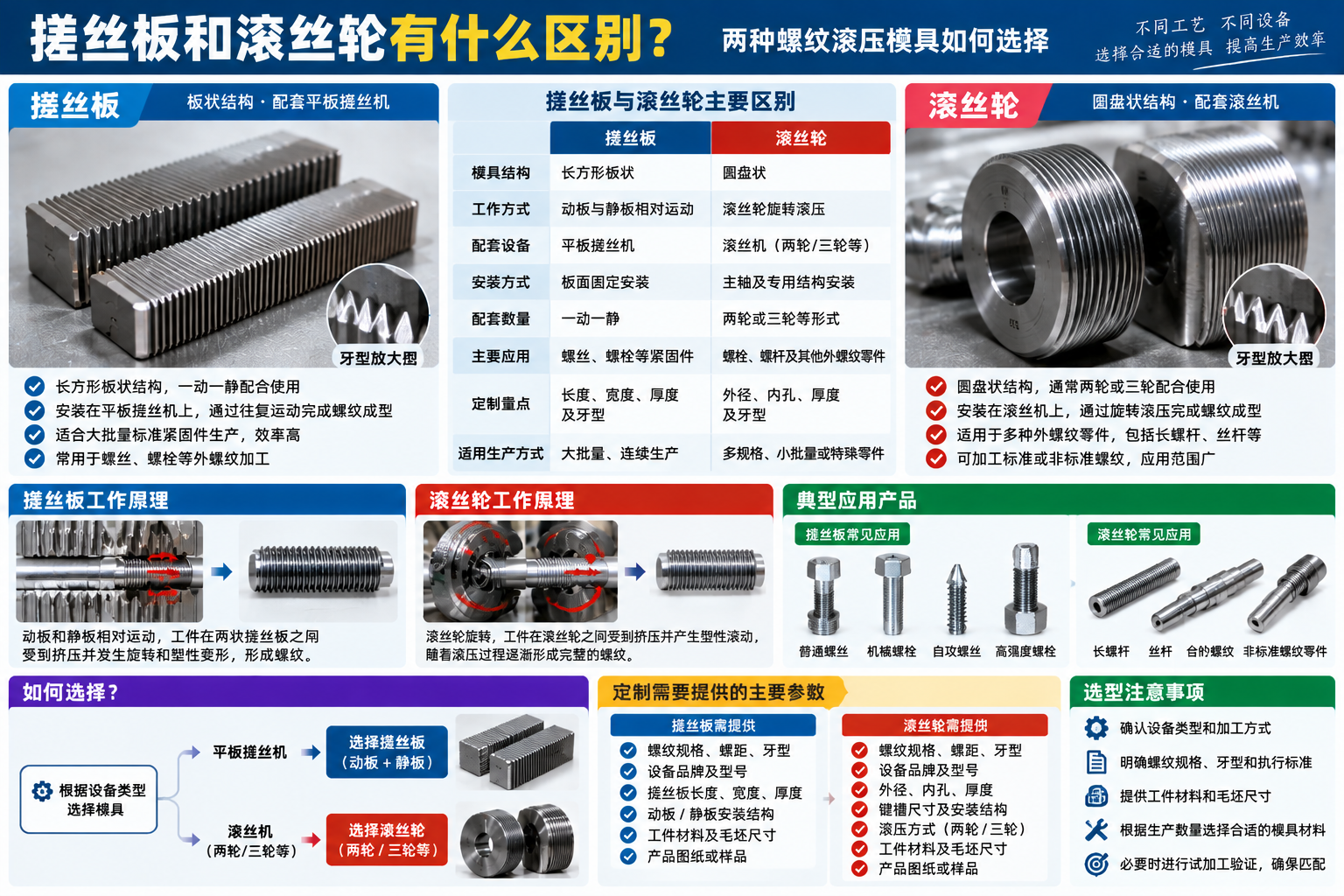

搓丝板和滚丝轮有什么区别？两种螺纹滚压模具如何选择

搓丝板和滚丝轮都是螺纹滚压加工中常用的成型模具，广泛应用于螺丝、螺栓、螺杆以及各种外螺纹零件的生产。

两者的共同点是利用金属材料的塑性变形形成螺纹，而不是通过切削方式去除材料。但在模具结构、设备形式、运动方式以及适用的生产工况方面，两者存在明显区别。

对于需要采购螺纹滚压模具的企业来说，应该选择搓丝板还是滚丝轮，不能只看产品规格，还需要结合设备类型、工件形状、生产数量和加工要求综合判断。

下面从结构、工作原理、加工特点和选型要求几个方面进行介绍。

一、搓丝板和滚丝轮的结构有什么区别？

搓丝板通常采用长方形板状结构，工作表面加工有与目标螺纹相对应的牙型。

一套搓丝板通常由动板和静板组成，安装在平板搓丝机上，通过两块搓丝板之间的相对运动完成螺纹滚压。

滚丝轮则通常采用圆盘状结构，外圆工作表面加工有螺纹牙型，安装在滚丝机的主轴或专用安装机构上，通过滚丝轮旋转和工件之间的相对运动形成螺纹。

两者最直观的区别就是：

• 搓丝板： 板状结构，通常由动板和静板配合工作。

• 滚丝轮： 圆盘状结构，通过旋转滚压完成螺纹成型。

由于结构不同，两种模具对应的设备安装方式和尺寸要求也不相同，通常不能直接互换。

二、两种模具的工作原理有什么不同？

虽然搓丝板和滚丝轮的结构不同，但两者都属于无屑塑性成型加工。

1. 搓丝板的工作原理

搓丝板安装在平板搓丝机上，一块固定，另一块按照设备设定的运动轨迹往复移动。

工件进入两块搓丝板之间以后，在压力作用下发生旋转和塑性变形。

随着动板持续运动，工件表面的金属材料逐渐流动，最终形成完整的螺纹。

这种加工方式适合大量标准化紧固件生产，具有生产效率高、自动化程度较高等特点。

2. 滚丝轮的工作原理

滚丝轮通过设备主轴带动旋转，工件在滚丝轮之间受到挤压，并在滚压过程中形成螺纹。

根据设备结构不同，可以采用两轮或三轮等不同滚压方式，也有其他专用滚压结构。

滚丝轮与工件之间保持相应的运动关系，依靠牙型挤压使材料产生塑性流动。

这种方式可以根据设备结构和工件要求，适应不同规格、不同形状的外螺纹加工。

三、搓丝板和滚丝轮的主要区别

从实际生产和采购角度来看，两者主要有以下区别。

需要注意，实际加工能力还取决于设备型号、模具设计和工件规格，不能仅凭模具结构判断哪一种生产效率更高。

四、搓丝板适合哪些产品加工？

搓丝板在紧固件行业应用非常广泛。

常见加工对象包括：

• 普通螺丝；

• 机械螺栓；

• 高强度螺栓；

• 自攻螺丝；

• 不锈钢螺丝；

• 部分特殊规格螺纹紧固件。

对于需要大批量、连续生产的标准化紧固件，平板搓丝机配合搓丝板是一种常见的生产方案。

在实际应用中，搓丝板的使用效果与材料选择、热处理、牙型精度以及设备安装状态密切相关。

如果加工高强度螺栓或者不锈钢螺丝，还需要重点考虑模具耐磨性、韧性和抗粘附能力。

五、滚丝轮适合哪些产品加工？

滚丝轮主要用于配套滚丝设备，适用范围也比较广泛。

常见加工对象包括：

• 普通螺栓；

• 高强度螺栓；

• 长螺杆；

• 丝杆；

• 特殊外螺纹零件；

• 部分非标准螺纹产品。

不同滚丝机的结构和加工能力存在差异。

例如，部分设备适合加工短规格紧固件，部分设备则能够满足较长螺纹或者特殊结构零件的加工要求。

因此，选择滚丝轮时，需要结合设备类型、工件尺寸、螺纹长度和加工方式进行确认。

六、搓丝板和滚丝轮的材料选择有什么区别？

两种模具都需要承受较大的接触压力和反复摩擦，因此材料性能非常重要。

常见模具材料包括：

• Cr12MoV；

• DC53；

• SKD11；

• 高速钢；

• 部分粉末冶金工具钢。

不同材料在耐磨性、韧性、热处理性能和抗压能力方面存在差异。

实际选择时，需要考虑工件材料、生产数量、加工速度和设备负荷。

例如，加工普通低碳钢螺丝与加工10.9级、12.9级高强度螺栓，对模具的性能要求可能不同。

对于容易粘料的不锈钢工件，还需要关注模具表面状态和润滑条件。

需要强调的是，不能简单认为某一种材料适合所有搓丝板和滚丝轮。合理的材料选择必须结合具体加工工况。

七、两种模具的使用寿命受哪些因素影响？

搓丝板和滚丝轮虽然结构不同，但影响使用寿命的因素有很多相似之处。

主要包括：

1. 模具材料

材料耐磨性不足，容易出现牙面磨损；韧性不足，则可能增加崩牙风险。

2. 热处理工艺

热处理直接影响模具硬度、组织均匀性和韧性。

3. 工件材料

高强度钢和部分不锈钢的滚压阻力较大，可能增加模具负荷。

4. 毛坯尺寸

毛坯直径偏大或者尺寸波动明显，都可能增加成型压力。

5. 设备精度

设备安装不合理、主轴间隙过大或者平行度存在偏差，都可能造成局部异常磨损。

6. 润滑条件

润滑不足可能增加摩擦、粘料和表面拉伤风险。

因此，无论使用搓丝板还是滚丝轮，都应该从模具、设备和加工工艺多个方面进行管理。

八、采购时应该如何选择搓丝板或滚丝轮？

选择哪一种模具，首先要看现有设备采用什么加工方式。

如果企业使用的是平板搓丝机，通常需要选择与设备匹配的搓丝板。

如果使用的是两轮或三轮滚丝机，则需要选择对应结构和安装尺寸的滚丝轮。

在确定模具类型以后，还需要进一步确认：

1. 螺纹公称直径；

2. 螺距；

3. 螺纹牙型；

4. 螺纹旋向；

5. 执行标准；

6. 工件材料；

7. 毛坯直径；

8. 设备型号；

9. 模具安装尺寸；

10. 产品精度要求。

对于非标螺纹，最好提供产品图纸。

如果是替换原有模具，也可以提供旧模具的尺寸资料和实物样品，方便厂家进行核对。

九、定制搓丝板和滚丝轮需要注意什么？

在实际采购中，客户经常会遇到一种情况：知道需要加工M8、M10或者M12螺纹，但不清楚应该向模具厂家提供哪些资料。

这种情况下，建议先整理设备和产品信息。

搓丝板重点确认：

• 搓丝机品牌及型号；

• 动板和静板尺寸；

• 安装定位结构；

• 螺纹规格和牙型；

• 工件材料及毛坯尺寸。

滚丝轮重点确认：

• 滚丝机品牌及型号；

• 滚丝轮外径；

• 内孔直径；

• 厚度；

• 键槽尺寸；

• 螺纹规格和牙型；

• 滚压方式及配套要求。

如果原有模具已经出现磨损、崩牙或者偏磨，还可以提供故障照片和使用情况。

这些信息能够帮助厂家判断原有模具的问题，并为新模具的材料和工艺选择提供参考。

总结

搓丝板和滚丝轮都是螺纹滚压加工中重要的成型模具，两者的共同点是通过塑性变形形成螺纹，但在模具结构、工作方式、配套设备和安装要求方面存在明显区别。

搓丝板主要配套平板搓丝机，通常采用动板和静板配合工作；滚丝轮则配套滚丝机，通过旋转滚压完成螺纹成型。

选择模具时，首先应该确认设备类型，再根据螺纹规格、工件材料、毛坯尺寸和生产要求确定具体方案。

合适的模具不仅需要满足螺纹尺寸和牙型精度，还需要与设备及实际加工工况相匹配。

对于长期批量生产的企业，合理选择搓丝板和滚丝轮，有助于提高螺纹加工稳定性，减少模具异常磨损，并降低生产过程中的模具消耗成本。
