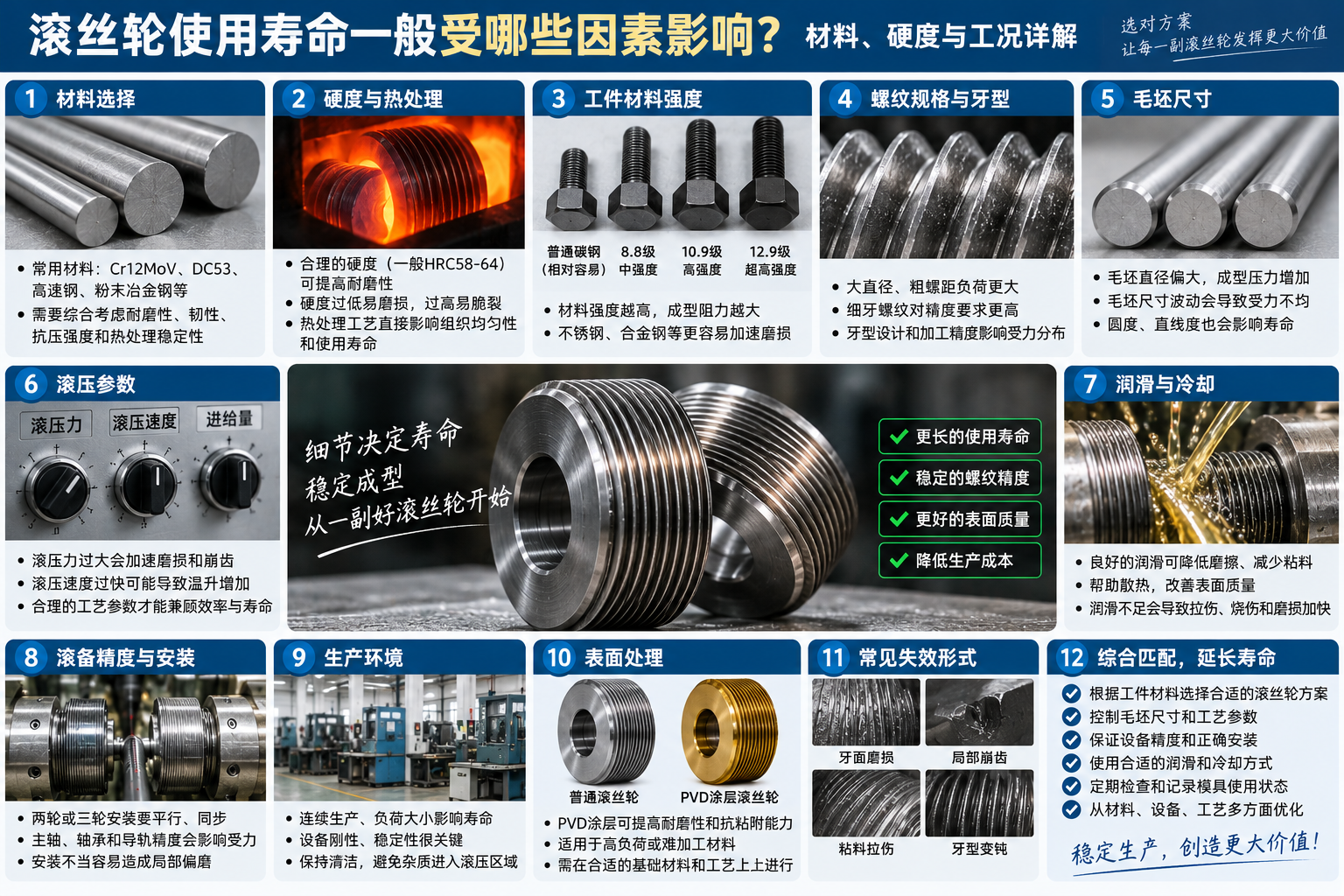

滚丝轮使用寿命一般受哪些因素影响？材料、硬度与工况详解

滚丝轮是螺纹滚压加工中常用的成型模具，广泛应用于螺栓、螺杆、丝杆以及各种外螺纹零件的加工。

在实际生产中，不同滚丝轮的使用寿命差别可能很大。有的滚丝轮能够稳定生产较长时间，有的却在较短时间内就出现牙型磨损、崩齿、拉伤或者尺寸不稳定。

因此，滚丝轮寿命不能只看一个“能打多少件”的数字。

真正影响滚丝轮使用寿命的，通常包括模具材料、热处理硬度、工件材料、设备状态、滚压参数、润滑条件以及毛坯稳定性等多个方面。

下面从常见因素进行分析。

一、滚丝轮材料决定基础性能

滚丝轮首先是一种承受高接触压力和反复摩擦的成型模具，因此材料本身的性能非常重要。

不同材料在以下性能上存在差异：

• 耐磨性；
• 韧性；
• 抗压强度；
• 热处理稳定性；
• 抗崩裂能力。

如果材料耐磨性不足，滚丝轮牙面就容易快速变钝。

但如果一味追求高耐磨，而材料韧性不足，在冲击较大的工况下又可能出现局部崩齿。

所以滚丝轮材料并不是越贵越好，而是要与实际加工对象匹配。

加工普通低碳钢和加工高强度合金钢，对滚丝轮材料的要求显然不同。

二、硬度高并不代表寿命一定长

滚丝轮需要较高硬度，这是提高耐磨性的基础。

但硬度和使用寿命并不是简单的正比关系。

如果热处理后硬度偏低，可能出现：

• 牙面磨损快；
• 牙型迅速变钝；
• 螺纹尺寸逐渐漂移。

如果硬度过高，则可能因为韧性下降而出现：

• 牙顶崩损；
• 牙根裂纹；
• 局部掉块。

因此，合理的滚丝轮性能应该是在硬度、耐磨性和韧性之间取得平衡。

对于加工高强度材料、粗牙螺纹或者大直径工件的滚丝轮，韧性尤其不能忽视。

三、热处理质量会直接影响稳定性

即使使用相同材料，如果热处理工艺不同，最终滚丝轮寿命也可能存在明显差异。

热处理过程中需要关注：

• 加热温度；
• 保温时间；
• 淬火方式；
• 回火工艺；
• 组织均匀性；
• 残余应力。

如果热处理不稳定，滚丝轮可能出现表面硬度够，但内部组织状态不理想的情况。

前期使用时可能看不出问题，经过一定数量的循环载荷以后，就可能出现微裂纹或者局部崩齿。

因此，滚丝轮寿命不仅与“什么材料”有关，也与“这个材料是怎么热处理的”有关。

四、工件材料强度越高，模具负荷通常越大

滚丝属于塑性成型加工。

工件材料需要在滚丝轮压力作用下发生塑性流动，最终形成螺纹。

如果加工的是普通低碳钢，材料相对容易变形，滚丝轮承受的负荷通常较低。

而如果加工：

• 高强度合金钢；
• 不锈钢；
• 调质材料；
• 难成型钢材；

滚压阻力就可能明显增加。

工件材料越难变形，滚丝轮承受的压力和摩擦通常越大，寿命也更容易下降。

因此，不能用加工普通材料时的滚丝轮寿命，直接作为加工高强度材料时的参考。

五、螺纹规格和螺距也会影响寿命

不同螺纹规格，滚丝轮所承受的负荷不同。

例如，大直径、粗螺距螺纹在成型过程中需要移动更多材料，滚压负荷通常更高。

而细牙螺纹虽然单个牙型尺寸较小，但对牙型精度和表面质量的要求可能更高。

因此，影响滚丝轮寿命的不只是材料，还有：

• 螺纹直径；
• 螺距；
• 牙型角；
• 螺纹长度；
• 成型深度。

同一种材料的滚丝轮，在不同产品上使用寿命出现明显差别，并不一定属于异常。

六、毛坯直径控制非常重要

毛坯直径是螺纹滚压过程中非常关键的参数。

如果毛坯直径偏大，需要在滚压过程中发生塑性流动的材料更多，成型压力也会增大。

这样容易造成：

滚压力增加 → 牙面负荷增加 → 摩擦和温升上升 → 滚丝轮磨损加快。

如果毛坯直径波动比较大，还会造成滚丝轮受力不断变化。

长期生产以后，可能出现牙型局部磨损或者产品尺寸稳定性下降。

所以，提高滚丝轮寿命，首先就要保证毛坯尺寸稳定。

七、滚压力过大会加快滚丝轮磨损

为了让螺纹快速成型，有些生产现场会把滚压力调得比较大。

短期来看，产品可能很快就能成型。

但滚压力过大，会明显增加滚丝轮牙面的接触应力。

长期使用可能出现：

• 牙面快速磨损；
• 牙顶崩损；
• 模具温升明显；
• 主轴和轴承负荷增大。

因此，滚丝参数应以稳定成型为目标，而不是简单追求压力越大越好。

八、滚压速度过快可能增加温升

提高滚丝速度能够提升生产效率，但速度越快，单位时间内产生的摩擦热也会增加。

如果冷却和润滑能力跟不上，滚丝轮工作表面的温度可能持续升高。

高温会加剧摩擦、粘附和表面磨损。

特别是在加工不锈钢等容易粘模的材料时，速度过快可能明显缩短滚丝轮寿命。

因此，提高产量时，最好同步考虑润滑、冷却和设备稳定性。

九、润滑条件直接影响牙面磨损

滚丝轮与工件之间属于高压力接触。

良好的润滑可以：

• 降低摩擦；
• 减少粘料；
• 帮助散热；
• 改善工件表面质量；
• 减少滚丝轮拉伤。

如果润滑不足，牙面可能出现异常发亮、粘附、拉伤甚至局部烧伤。

尤其是连续批量生产中，如果润滑液浓度发生变化或者喷淋位置出现偏差，滚丝轮寿命可能很快受到影响。

因此，润滑系统也是模具寿命管理的一部分。

十、设备安装精度会造成局部偏磨

滚丝轮使用寿命短，有时并不是模具本身的问题，而是设备造成的。

常见设备问题包括：

• 两轮或三轮安装不同步；
• 主轴平行度偏差；
• 轴承间隙过大；
• 滚丝轮安装偏心；
• 固定不牢；
• 设备刚性不足。

如果设备存在这些问题，滚丝轮就可能出现局部受力过大。

最终表现为：

一部分牙型已经严重磨损，而其他位置仍然比较完整。

如果多副滚丝轮总是在同一位置出现异常磨损，就应该重点检查设备。

十一、牙型加工精度影响受力分布

滚丝轮牙型本身的加工质量，也会影响使用寿命。

如果牙型存在：

• 角度偏差；
• 牙根形状异常；
• 磨削纹明显；
• 表面粗糙度较大；
• 局部尺寸误差；

滚丝过程中就可能出现受力集中。

长期循环载荷下，这些位置更容易产生磨损或者微裂纹。

因此，高质量滚丝轮不仅需要材料和热处理稳定，也需要保证牙型精度和表面加工质量。

十二、表面处理可以改善部分工况

对于部分高负荷或者容易粘附的工况，可以使用PVD涂层等表面强化方式。

合适的表面处理可以改善：

• 表面耐磨性；
• 摩擦特性；
• 抗粘附能力。

但需要注意，表面处理只能建立在合格的基础模具上。

如果滚丝轮本身存在材料选择不合理、热处理异常或者设备参数过大的问题，仅靠表面处理并不能真正解决寿命问题。

十三、如何判断滚丝轮寿命是否正常？

滚丝轮寿命不能只比较加工件数。

更合理的方式，是同时记录：

• 工件材料；
• 强度等级；
• 螺纹规格；
• 毛坯尺寸；
• 滚压速度；
• 滚压力；
• 润滑条件；
• 设备型号；
• 最终失效方式。

例如，一副滚丝轮最终是因为正常磨损报废，和因为突然崩齿报废，其原因完全不同。

如果主要表现为均匀磨损，可以重点考虑耐磨性。

如果主要表现为崩齿，则更应该检查韧性、热处理和设备冲击。

如果主要是局部偏磨，则应该优先检查安装和设备精度。

十四、如何延长滚丝轮使用寿命？

实际生产中，可以从几个方面进行改善：

1. 根据工件材料合理选择滚丝轮材料；
2. 合理控制硬度和韧性；
3. 保证热处理稳定；
4. 控制毛坯尺寸；
5. 避免滚压力过大；
6. 合理设置滚压速度；
7. 保证充足润滑和冷却；
8. 定期检查主轴、轴承和设备精度；
9. 保证滚丝轮安装正确；
10. 记录不同产品的模具使用数据。

其中，长期记录生产数据往往比单独讨论某一种材料更有价值。

只有把模具寿命与实际工况对应起来，才能真正找到适合自身生产线的滚丝轮方案。

总结

滚丝轮使用寿命不是由单一因素决定的。

材料和硬度决定基础性能，热处理决定组织和稳定性，而工件材料、毛坯尺寸、设备状态、滚压参数和润滑条件，则决定滚丝轮在实际生产中承受多大的负荷。

因此，当滚丝轮寿命明显偏低时，不应该只简单地更换“更硬的材料”。

更合理的做法，是根据滚丝轮实际失效形式进行分析：

磨损快，看耐磨性；
容易崩齿，看韧性和冲击；
局部偏磨，看设备和安装；
容易粘料，看润滑和表面状态。

通过材料、热处理、设备和工艺共同优化，才能更有效地延长滚丝轮使用寿命，并提高螺纹滚压生产的稳定性。
