真空淬火加超低温深冷：为什么高端搓丝板必须做消除残余奥氏体处理？

2026/09/09

在紧固件冷镦成型行业中，搓丝板的耐磨性与抗崩齿能力直接决定了单套模具的打钉量与停机更换成本。许多模具采购人员或车间主管往往只关注出厂报告上的硬度数值（例如标注 HRC 60-62），却在实际投产时频繁遭遇牙顶微裂纹、早期剥落或搓制高强度螺栓时工件螺纹中径跑公差。

这种“硬度达标却不耐用”的根源，往往不在基体钢材牌号本身，而在于热处理后基体中潜伏的残余奥氏体（Retained Austenite, 简称 RA）。

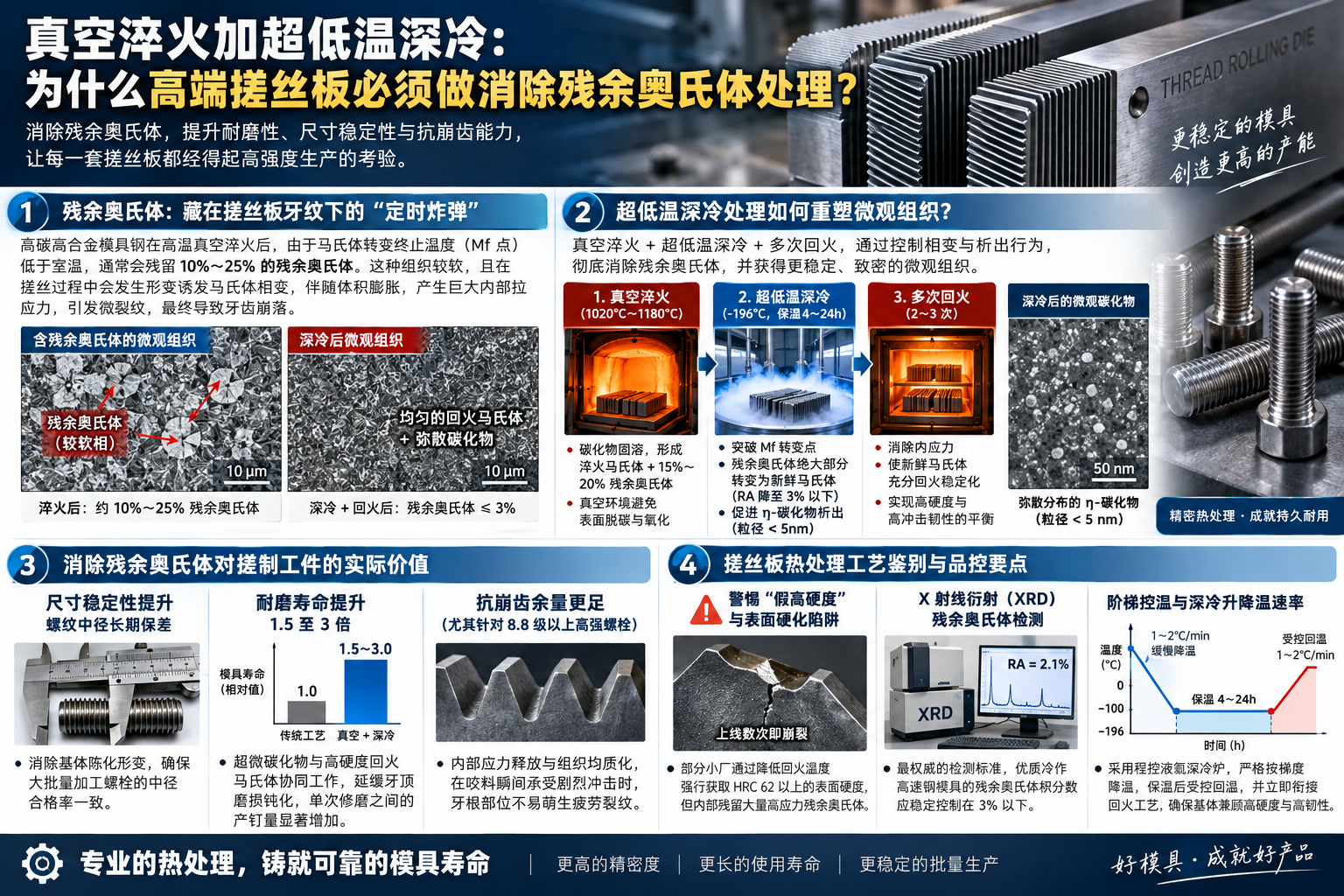

一、残余奥氏体：藏在搓丝板牙纹下的“定时炸弹”

高碳高合金模具钢（如 Cr12MoV、DC53、SKD11 以及各类粉末高速钢）在高温真空淬火加热时，碳化物充分固溶入奥氏体中。由于这些钢种的马氏体转变终止温度（Mf 点）普遍低于室温（常处于 -40°C 至 -80°C 甚至更低），当工件从真空炉冷却至室温时，马氏体转变无法彻底完成。

淬火后，钢材基体中往往残留 10%～25% 未转变的残余奥氏体。这种组织在搓丝工况下会带来两大致命缺陷：

结构偏软，耐磨性断崖式下跌： 奥氏体属于面心立方（FCC）结构，硬度仅为 HRC 30-40 左右。牙齿表层若分布着软相奥氏体，在搓丝的高面压挤压摩擦下极易发生塑性流变与早期黏着磨损。
加工硬化诱发微裂纹与崩牙： 残余奥氏体是亚稳态相。在高速搓丝的剧烈挤压应力与摩擦温升循环作用下，残余奥氏体会发生形变诱发马氏体相变（Stress-induced Martensite）。由于马氏体比容大于奥氏体，这一相变伴随体积膨胀，会在牙纹表层与基体交界处产生巨大的微观内部拉应力，诱发微裂纹扩展，最终演变为整块牙齿脆性崩落。

普通热处理往往依赖“淬火 + 多次回火”来尝试消除残余奥氏体，但对于高合金冷作模具钢而言，仅凭常规回火很难将残余奥氏体完全转变，且极易导致组织粗化或析出不均匀。

真空淬火 + 超低温深冷处理（-196°C 液氮深冷） 则是通过强制物理降温，从根本上解决相变不完全的问题：

工艺阶段	微观组织变化	对搓丝板性能的直接收益
真空淬火 (1020°C~1180°C)	碳化物固溶，形成淬火马氏体 + 15%~20% 残余奥氏体	保证基体具备基础淬透性与红硬性潜力，真空环境彻底避免表面脱碳与氧化
超低温深冷 (-196°C, 保温 4~24h)	突破 Mf 转变点，残余奥氏体绝大部分转变为新鲜淬火马氏体（RA 降至 3% 以下）	消除软点与亚稳相，消除后续使用中的相变体积膨胀风险
超细微碳化物析出效应	超低温下晶格强烈收缩，碳原子过饱和析出，形成弥散分布的 η-碳化物 (粒径 < 5nm)	阻碍位错滑移，提高基体抗微观塑性变形能力与磨损寿命
多次回火 (通常 2~3 次)	消除淬火及深冷产生的内应力，使新鲜马氏体充分回火稳定化	实现高硬度（HRC 62-64）与高冲击韧性的平衡，杜绝早期崩齿

经过完整“深冷 + 回火”流程的高端搓丝板，在实际机床生产线上体现为三个可量化的提升：

尺寸稳定性提升（螺纹中径长期保差）： 传统未完全转变残余奥氏体的模具，在存放或长期受力工作后会缓慢自发相变引起微量膨胀，导致搓丝板两板牙距和导角位置微变形。深冷彻底消除基体陈化形变，确保大批量加工螺栓的中径合格率一致。
耐磨寿命提升 1.5 至 3 倍： 弥散析出的超微碳化物与均匀的高硬度回火马氏体协同工作，大幅延缓牙顶弧度受磨损钝化的速度，单次修磨之间的产钉量显著增加。
抗崩齿余量更足（尤其针对 8.8 级以上高强螺栓）： 内部残余内应力被释放与均质化，搓丝板在咬料瞬间承受剧烈冲击动载荷时，牙根部位不易萌生疲劳裂纹。

评估搓丝板热处理质量时，不可仅依赖台式洛氏硬度计的单点读数：

警惕“假高硬度”与表面硬化陷阱： 部分小厂通过降低回火温度来强行获取 HRC 62 以上的表面硬度，但内部残留大量高应力残余奥氏体，上线搓打几次即整块崩裂。
X 射线衍射（XRD）残余奥氏体检测： 高端搓丝板出厂或模具寿命分析中，通过 XRD 测定残余奥氏体含量是最权威的标准，优质冷作高速钢模具的残奥体积百分比应稳定控制在 3% 以下。
阶梯控温与深冷升降温速率： 深冷绝非简单“丢进液氮罐”，急速降温会导致极大的热应力开裂。正规工艺必须采用程控液氮深冷炉，严格按梯度以 1~2°C/min 降温至 -196°C，保温后以受控速率回温至室温，并立即衔接回火工艺，方能确保基体兼顾高硬度与高韧性。
