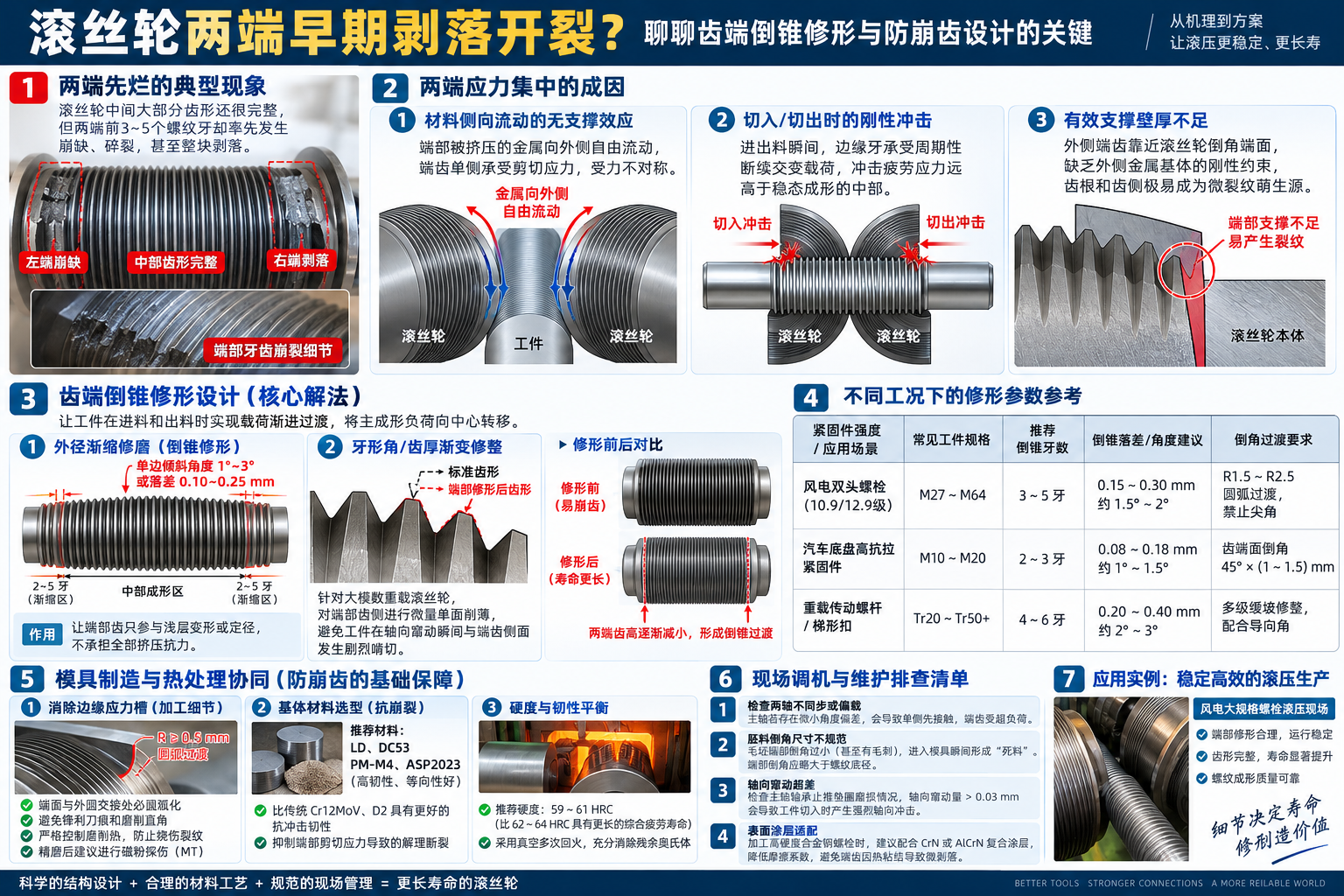

滚丝轮两端早期剥落开裂？聊聊齿端倒锥修形与防崩齿设计的关键

在风电螺栓（10.9级/12.9级）、汽车高强底盘紧固件或大规格重载梯形丝杠的冷滚压加工中，现场调机师傅常遇到一个棘手问题：滚丝轮中间大部分齿形还很完整，但两端端面的前3~5个螺纹牙却率先发生崩缺、碎裂，甚至整块剥落。

很多工厂的第一反应是“热处理没做好、硬度太高变脆了”或“钢材韧性不行”，但往往退火重做或调低硬度后，不仅开裂依旧，甚至还引发了齿底早期磨损与拉丝。

这种端部早期失效，本质上并非单纯的材料缺陷，而是滚压工况中的端部边界应力集中（Edge Effect）。本文结合模具结构设计与一线加工实际，解析两端开裂机理，并提供齿端倒锥修形（Relief Angle）与防崩齿的具体解决方案。

一、 为什么总是“两头先烂”？两端应力集中的成因

普通滚丝轮加工时，两端牙齿受到的力学环境与中部牙齿截然不同：

1. 材料侧向流动的无支撑效应

   在中部成形区，金属胚料受到前后相邻牙齿的双向挤压，变形材料只能沿径向向上流动充填牙尖；而在滚丝轮端部，被挤压的工件金属向外侧（自由端）流动，端齿单侧承受剪切应力，导致齿面受力不对称。

2. 切入/切出时的刚性冲击

   在贯穿式（轴向进给）或径向切入滚压时，胚料进入和退出滚丝轮工作面的一瞬间，边缘牙承受周期性的断续交变载荷，冲击疲劳应力远高于稳态成形的中部。

3. 有效支撑壁厚不足

   外侧端齿靠近滚丝轮倒角端面，缺乏外侧金属基体的刚性约束，在数百兆帕的冷镦挤压力下，齿根和齿侧极易成为微裂纹萌生源。

二、 核心解法：齿端倒锥修形设计（End Relief Design）

解决边缘过载最有效的结构手段是齿端倒锥与渐扩修形，让工件在进料和出料时实现载荷渐进过渡。

1. 端部倒锥修整形式

• 外径渐缩修磨（Outer Diameter Taper）：

  在滚丝轮两端有效齿长外侧的 $2 sim 5$ 个螺距范围内，将外径磨出微小倒锥（通常单边倾斜角度在 $1^circ sim 3^circ$ 或落差控制在 $0.10 sim 0.25 ext{ mm}$）。

  • 作用：让端部齿只参与浅层变形或定径，不承担全部挤压抗力，将主成形负荷向滚丝轮中心转移。

• 牙形角/齿厚渐变修整（Tooth Thickness Thinning）：

  针对大模数重载滚丝轮，对端部齿侧进行微量单面削薄修整，避免工件在轴向窜动瞬间与端齿侧面发生剧烈“啃切”。

2. 修形参数参考与工况匹配

三、 防崩齿的模具制造与热处理协同

仅有几何修形还不够，模具在基体选材、热处理硬度配比及边缘加工工艺上同样需要控制：

1. 消除边缘应力槽（加工细节）

• 端面与外圆交接处的圆弧化：端齿第一牙的外侧根部严禁存在锋利刀痕或磨削直角，必须用细砂轮或金刚石锉刀修出光滑圆弧倒角（$R ge 0.5 ext{ mm}$）。

• 磨削微裂纹排查：重载滚丝轮多采用数控螺纹磨床强力磨削成型，端面散热条件差，极易产生肉眼不可见的磨削烧伤和热裂纹。需严格控制单次进刀量并确保充分冷却，精磨后建议进行磁粉探伤（MT）。

2. 基体材料与韧性调配

• 抗崩裂材质选型：

  重载工况下，传统 Cr12MoV 或 D2 在淬透后碳化物偏析较为明显，边缘抗冲击力差。建议选用高韧性基体钢（如 LD、DC53）或粉末冶金高速钢（如 PM-M4、ASP2023），其等向性组织能大幅削弱端部剪切应力导致的解理断裂。

• 硬度与韧性平衡：

  不要盲目追求高硬度。对于滚压 10.9 级以上调质胚料的滚丝轮，硬度控制在 59~61 HRC 往往比 62~64 HRC 具有更长的综合疲劳寿命；必要时通过真空多次回火充分消除残余奥氏体。

四、 现场调机与维护排查清单

当车间出现两端频繁剥落时，调机人员可按以下顺序排查：

1. 检查两轴不同步或偏载：滚丝机两滚轮主轴若存在微小角度偏差，会导致轴向单侧先接触，端齿瞬间受到超负荷偏载。

2. 胚料倒角尺寸不规范：螺栓毛坯端部的引脚倒角过小（甚至有飞边毛刺）时，进入模具瞬间会形成局部“死料”，直接顶崩第一牙。端部倒角应保证略大于螺纹底径。

3. 轴向窜动超差：检查主轴轴承止推垫圈磨损情况，轴向窜动量过大（$>0.03 ext{ mm}$）会导致工件切入时产生强烈轴向冲击。

4. 表面涂层适配：对于加工高硬度合金钢螺栓，修形后的滚丝轮建议配合 CrN 或 AlCrN 复合涂层，降低干涉区的摩擦系数，避免端齿因热粘结导致微剥落。
