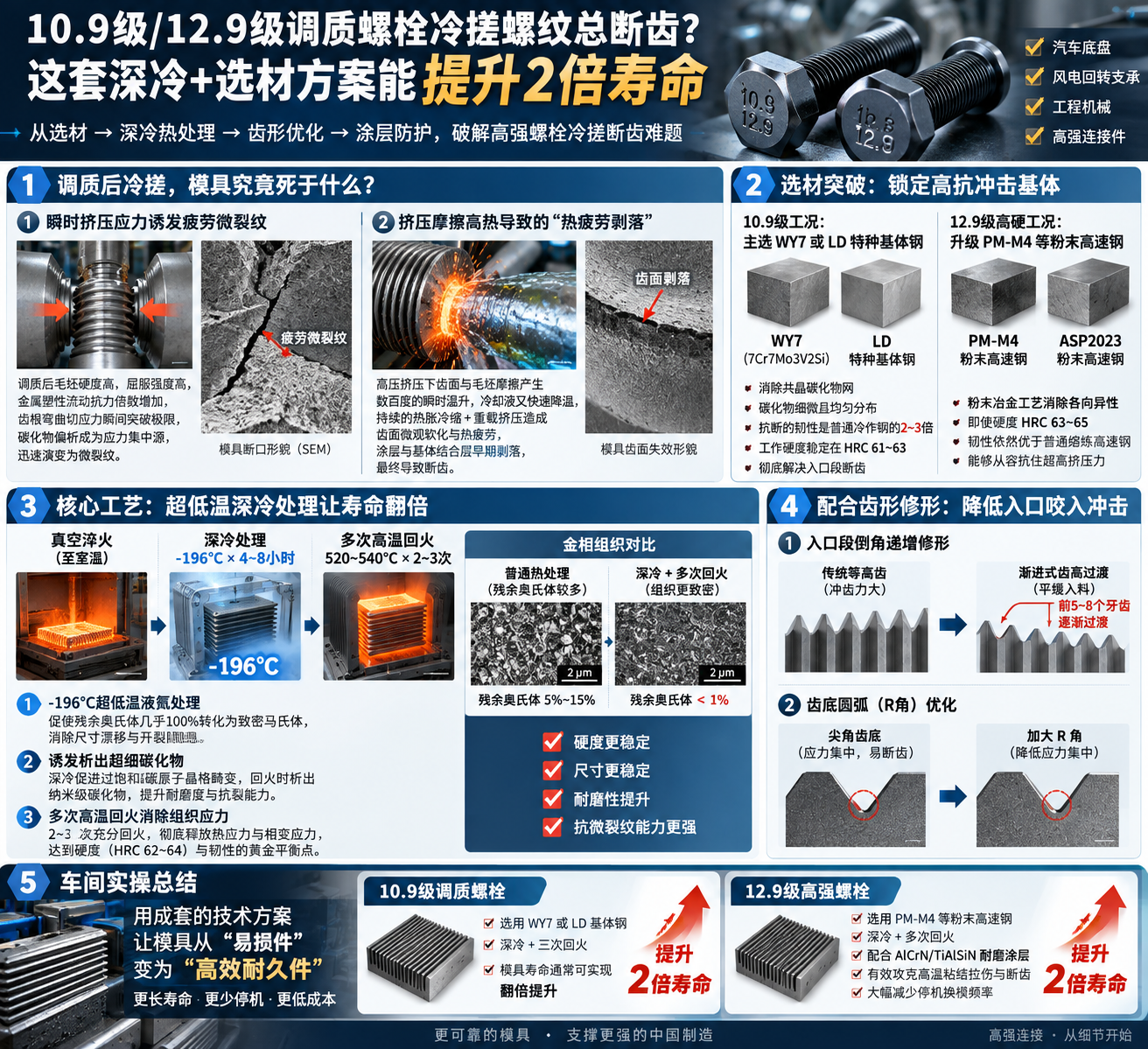

10.9级/12.9级调质螺栓冷搓螺纹总断齿？这套深冷+选材方案能提升2倍寿命

在汽车底盘、风电回转支承和工程机械高强连接件的生产中，10.9级和12.9级紧固件早已成为绝对主流。

为了保证螺纹牙根的残余压应力与疲劳极限，主机厂普遍推行“先调质热处理、后冷搓螺纹”的工艺路线。这意味着，螺栓毛坯在进入搓丝机前，基体硬度就已经达到 HRC 32至44。

这种工艺对紧固件性能是巨大的提升，但对搓丝板和滚丝轮来说却是一场严苛考验：金属冷作硬化剧烈、瞬时挤压力翻倍、齿顶剧烈发热，导致模具断齿、早期剥落和中径跑偏极为频繁。

想要突破这一工况瓶颈，单纯提高模具硬度往往适得其反，必须从“基体韧性选材”与“深冷热处理改性”两端协同发力。

一、调质后冷搓，模具究竟死于什么？

很多车间在冷搓高强螺栓遇到断齿时，第一反应是“加硬度”，但往往硬度越高、崩得越快。深入剖析失效断口，可以发现核心致损机制主要有两点：

1. 瞬时挤压应力诱发疲劳微裂纹 调质后的毛坯硬度高、屈服强度高，金属塑性流动抗力呈倍数增加。工件咬入模具时，齿根受到的弯曲切应力瞬间突破极限。普通模具钢内部如果存在碳化物偏析，这些偏析点就是天然的应力集中源，极易迅速演变为纵向或贝壳状微裂纹。

2. 挤压摩擦高热导致的“热疲劳剥落” 高压挤压下，齿面与毛坯摩擦产生数百度的瞬间温升，而冷却液又在高速往复运动中瞬间降温。持续的“热胀冷缩+重载挤压”造成齿面微观软化与热疲劳，使涂层与基体结合层早期剥落，露出脆弱的基体并最终折断。




二、选材突破：跳出传统思维，锁定高抗冲击基体

加工 10.9级与 12.9级调质件，模具钢选材的核心考核指标不是单一的耐磨性，而是“高热硬性下的超高断裂韧性”。

1. 10.9级工况：主选 WY7 或 LD 特种基体钢 传统 Cr12MoV 或常规 D2 钢的断裂韧性无法承受连续的强冲击。WY7（7Cr7Mo3V2Si）和 LD 基体钢通过化学成分微调，基本消除了导致脆断的共晶碳化物网，使碳化物细微且均匀分布。其抗断裂韧性是普通冷作钢的2到3倍以上，工作硬度稳定在 HRC 61至63 时，依然具备极强的抗冲击能力，彻底解决入口段断齿。

2. 12.9级高硬工况：升级 PM-M4 等粉末高速钢 当加工硬度逼近 HRC 38至44 的 12.9级高强件时，微合金基体钢的耐磨极限也会受到挑战。此时应选用粉末冶金高速钢（如 PM-M4、ASP2023）。粉末冶金工艺消除了材料的各向异性，即使硬度提升到 HRC 63至65，韧性依然优于普通熔炼高速钢，能够从容抗住超高挤压力。

三、核心工艺：超低温深冷处理如何让寿命翻倍？

好钢材必须匹配极致的热处理。很多工厂采用普通真空淬火加常规回火，模具内部依然残留 5% 到 15% 的残余奥氏体。残余奥氏体不仅硬度低，更在后续重载受力时自发转变为马氏体并伴随体积膨胀，直接形成模具微观内应力炸裂。

深冷处理的工艺要点如下：

1. 负196摄氏度超低温液氮处理 在真空淬火冷却到室温后，立即将模具置于深冷箱中，以受控速率缓慢降温至负190到负196摄氏度，并保温4至8小时。超低温促使不稳定的残余奥氏体几乎100%转化为致密的微细马氏体，消除尺寸漂移与开裂隐患。

2. 诱发析出超细碳化物 深冷过程不仅是相变，还会促使过饱和的碳原子发生晶格畸变，在随后的回火过程中析出弥散分布的纳米级微细碳化物。这种微观组织极大地锁死了位错滑移，既提升了表面耐磨度，又大幅增强了齿尖的抗微裂纹萌生能力。

3. 多次高温回火消除组织应力 深冷处理后，必须紧接着进行2到3次充分的高温回火（通常在520到540摄氏度区间），彻底释放热应力与相变应力，让模具达到硬度（HRC 62至64）与韧性的黄金平衡点。

四、配合齿形修形：降低入口咬入冲击的结构细节

光有材料和热处理，如果齿形设计生硬，依然容易被暴力咬死。针对调质后螺栓搓丝板，必须在齿形上做特殊补偿：

1. 入口段倒角递增修形 前5至8个牙齿不能做成等高齿，必须设计渐进式的齿高过渡与入料角修正，让毛坯的金属塑性流动有一个平缓的成型爬升坡度，削平冲击力峰值。

2. 齿底圆弧（R角）优化 适当加大搓丝板齿根部位的过渡圆弧半径，减少尖角效应造成的局部应力集中，能有效防止整牙根部横向脆断。

五、车间实操总结

调质后冷搓螺纹并不神秘，关键在于不再把模具当成“消耗易损件”随意采购，而是用成套的技术方案去保障连续运转：

针对 10.9级调质螺栓，采用 WY7 或 LD 基体钢配合深冷三次回火，模具寿命通常可实现翻倍提升； 针对 12.9级超高强螺栓，采用 PM-M4 等粉末高速钢配合深冷与 AlCrN/TiAlSiN 耐磨涂层，能有效攻克高温粘结拉伤与断齿，大幅减少停机换模频率，实现车间综合单颗摊销成本的最优解。
