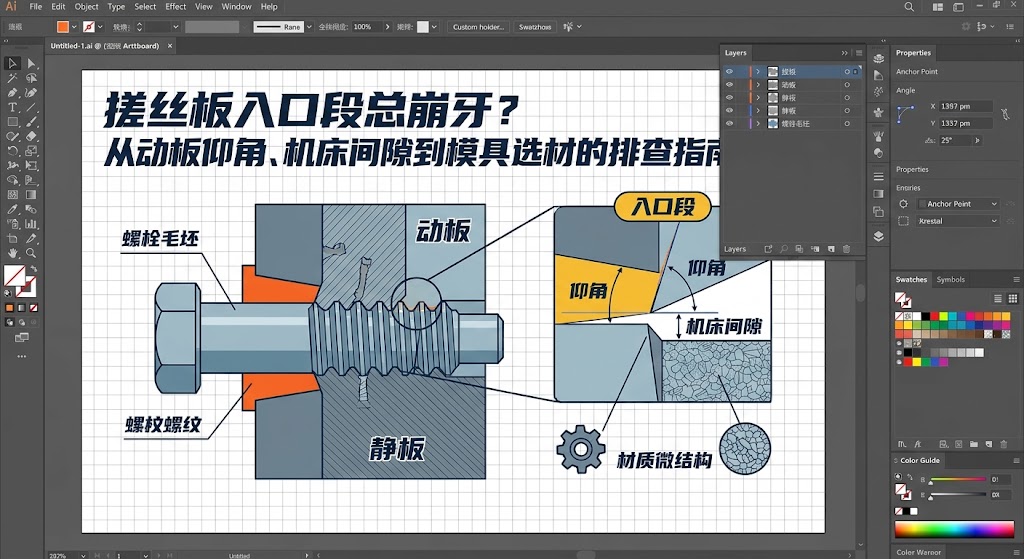

搓丝板入口段总崩牙？从动板仰角、机床间隙到模具选材的排查指南

搓丝板入口段总崩牙？从动板仰角、机床间隙到模具选材的排查指南

在紧固件冷镦与搓牙生产中，搓丝板入口段崩牙是导致模具非正常报废最常见、也最让现场调机师傅头疼的问题之一。

很多车间遇到入口崩牙，第一反应往往是模具硬度太高、太脆，或者钢材质量不行。但在紧固件加工现场，超过60%的入口段崩牙并非模具本身质量缺陷，而是机床导轨间隙、动板压入角（仰角）、毛坯送料姿态与模具选材匹配度综合作用的结果。

结合实际调试与模具制造经验，入口段崩牙通常需要从现场机械调校到基体材质选型做系统排查。

一、为什么崩牙总是集中在入口段？

搓丝是一个在强冲击载荷下的金属塑性成形过程。毛坯进入静板与动板之间的瞬间，接触面积最小、挤压力最大、冲击载荷最集中。

1. 冲击应力峰值 动板高速往复运动，毛坯在压入初期的变形抗力呈断崖式上升。如果入口导向齿设计不合理或咬入不平稳，该处齿尖受到的瞬时剪切应力会成倍超出材料的抗折疲劳极限。

2. 咬入阶段的滑移与摩擦 若咬入时摩擦力不足产生微小打滑，随后二次猛烈咬入，就会造成瞬间点载荷冲击，直接引发微裂纹并扩展为齿尖崩脱。

二、现场排查与调试：先排除4个机械工艺因素

在归咎于模具之前，建议调机师傅按照以下步骤逐一排查搓牙机与工况：

1. 检查动板滑块导轨间隙 故障现象：调机时看间隙合适，一开机高速往复运动，入口第一至第五齿频繁崩落。 原因分析：搓牙机滑块滑道磨损严重或配合间隙过大，通常要求控制在0.03到0.05毫米之间。当毛坯咬入承受横向挤压力时，滑块在导轨内发生抬头或侧闪，造成动静板瞬时倾斜，入口牙齿受力极不均匀，局部过载崩齿。

2. 校正动板压入角（仰角）与斜度 故障现象：崩牙断口多出现在静板或动板的最前沿倒角处。 原因分析：动板入口仰角或静板进料角过大，咬入过于陡峭，毛坯未完成渐进变形就被强行挤压；反之，若压入角过小，咬入过长导致打滑。通常需根据螺纹规格与材质硬度，精细调整斜铁，确保毛坯平稳滚入且首圈成形压力分布均匀。

3. 排查落料导轨与送料剪刀姿态 故障现象：崩牙往往伴随螺丝头部歪斜、杆部弯曲或牙顶不对称。 原因分析：送料推料杆（剪刀）与动板前进节奏不同步，导致光钉在进入搓丝板前发生倾斜、歪斜进入。偏斜的光钉在咬入瞬间会产生极大的局部单边挤压力，直接啃掉入口端局部牙齿。

4. 检查冷镦毛坯尺寸与硬度 光杆直径偏大：中径裕量留得过大，金属塑性流动体积超出齿槽容积，造成入料挤死崩齿。 冷作硬化严重：冷镦变形量过大导致光钉表层硬度过高，如果未进行必要退火处理，进入搓丝板时犹如硬碰硬，加速入口牙尖微裂纹萌生。

三、模具端优化：齿形过渡与选材热处理方案

如果机床精度、送料与光钉尺寸均已排除，问题则聚焦在搓丝板本身的齿形设计与材质韧性匹配上。

1. 入口段齿形梯度设计 常规齿形在入口处若没有合理的渐开成形过渡，齿顶承受的应力集中极高。针对难变形材料（如高强度冷镦丝、不锈钢、钛合金），搓丝板入口段必须做倒角防崩牙修正，前3到5齿需做高度递增或特殊防滑齿（网纹齿或开槽）处理，避免毛坯咬入打滑引发冲击震动。

2. 模具材质选型建议 Cr12MoV：典型硬度HRC 58-60，成本低，常规中低碳钢自攻钉与机丝可用。但碳化物偏析较明显，入口段抗冲击韧性较差，偏调机或高速工况下容易崩角。 DC53与基体钢：典型硬度HRC 60-62，经高温回火后韧性明显优于Cr12MoV，残余奥氏体分解彻底，应力小，韧性平衡良好，适合普通碳钢中大批量生产，性价比高。 粉末高速钢：典型硬度HRC 63-65，无碳化物偏析，晶粒极细微均匀，兼具高抗压强度、高耐磨与强断裂韧性，入口抗崩齿性能优异。适合8.8、10.9、12.9级高强螺栓、不锈钢及难加工异型紧固件。

3. 热处理残余应力控制 即使选用了好钢材，若淬火后回火不充分（缺少多次回火或消除残余奥氏体工艺），模具齿根内部依然蕴含极高的微观拉应力。一旦承受外部入口咬入冲击，内部应力与外应力叠加，齿尖就会直接呈贝壳状脆性剥落。

四、快速现场排查自检清单

遇到搓丝板入口崩牙，车间可按以下5步快速复核：

第一步，查断口。观察崩牙断口形态，若断口呈脆性平整晶状，优先查机床冲击与回火应力；若伴随严重金属划痕、粘料拉伤，优先查润滑与齿面光洁度。 第二步，打表测滑块。用百分表打动板滑块上下、左右晃动量，确认是否在公差范围内。 第三步，核对光钉。抽检冷镦光杆中径与椭圆度，确认下料未超差。 第四步，放慢车速试搓。降低机床转速，观察毛坯进入瞬时是否存在微小弹跳或停顿。 第五步，评估模具匹配度。针对高硬度线材或不锈钢材料，及时将入口段齿形设计与基体钢材向韧性更高的基体钢或粉末高速钢方案切换。
